Método General del Radio

En vuestra lámina debéis de realizar por este método un eneágono (9 lados) un dodecágono.

Tenéis que dividir la lámina en dos partes, y hacer uno en cada lado. El radio de cada circunferencia es de 3,5 cm.

Os dejo un enlace para que veáis el procedimiento.

https://www.youtube.com/watch?v=OR4h6LGP1pU

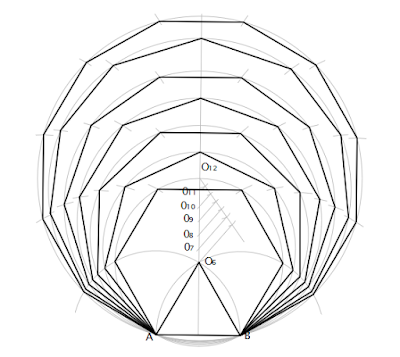

MÉTODO GENERAL DE CONSTRUCCIÓN DE POLÍGONOS CONOCIENDO EL LADO

PASOS

1. Dibujar el Lado AB de 5cm

2. Hacer la mediatriz de AB

3. "Pinchar"con el compás en el punto A y abrirlo hasta B. Trazáis un arco

4. "Pinchar" con el compás en el punto B y abrirlo hasta A. Trazáis otro arco

5. Donde se cortan los arcos anteriores está el punto 06.

6. "Pinchar"en 06, abrir el compás hasta A o hasta B, y trazáis una circunferencia que pase por esos dos puntos, Ay B.

7. Donde la circunferencia corta a la mediatriz, estará 012

8. Dividir el segmento 012 en 6 partes iguales por el teorema de Thales, para ello, desde 012 trazáis una línea cualquiera y a partir de 012 tomáis con la regla o con el compás 6 partes iguales. La última la uniréis con 06, y por el resto de puntos trazáis paralelas a esta última recta, obteniendo así los puntos 07, 08, 09, 010, 011.

9. Sobre la primera circunferencia que habéis trazado, trasladáis el lado AB, y obtendréis el hexágono.Posteriormente, hacéis centro con el compás en 07, lo abrís hasta A, y hecéis la circunferencia que pasa por A y B. Sobre esa circunferencia volvéis a trasladar el lado AB y os saldrá el heptágono. Para hacer el octógono, hacéis lo mismo pero haciendo centro con el compás en 08, y así sucesivamente.

Os dejo un enlace que divide el diámetro vertical en 12 partes.

https://www.youtube.com/watch?v=v-QSfVjmjPM
